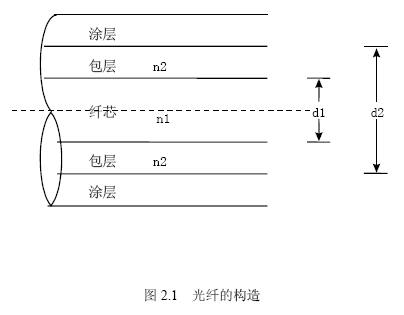

光纖呈園柱形，它由纖芯、包層與涂敷層三大部分組成，如圖2.1 所示。
1、纖芯
纖芯位于光纖的中心部位（直徑d1 約9～50 微米），其成份是高純度的二氧化硅，此外還摻有極少量的摻雜劑如二氧化鍺，五氧化二磷等，摻有少量摻雜劑的目的是適當(dāng)提高纖芯的光折射率 (n1) 。
2、包層
包層位于纖芯的周圍（其直徑d2 約125 微米），其成份也是含有極少量摻雜劑的高純度二氧化硅。而摻雜劑（如三氧化二硼）的作用則是適當(dāng)降低包層的光折射率 (n2) ，使之略低于纖芯的折射率。
3、涂敷層
光纖的最外層是由丙烯酸酯、硅橡膠和尼龍組成的涂敷層，其作用是增加光纖的機械強度與可彎曲性。一般涂敷后的光纖外徑約1.5 厘米。
|
