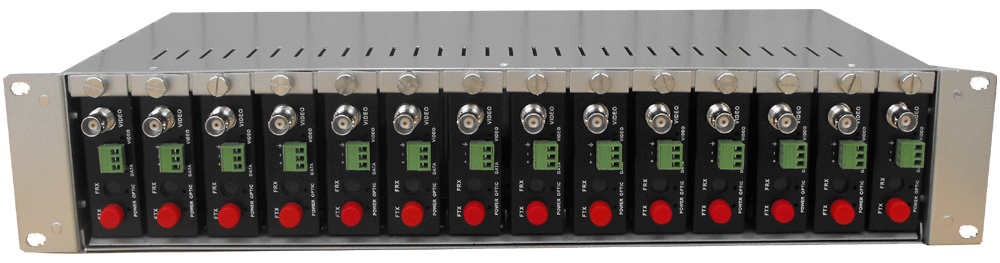

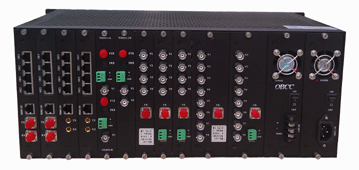

視頻光端機綜合機架/機框是一種能滿足用戶集中使用、集中管理的最經濟型的標準19英寸機架。系統具有過溫、過壓、過流 保護裝置。內部采用電壓補償技術，光模塊能夠得到可靠的、準確的電壓供電。可提供8V以下光端機插卡使用，極大提高機房的利用面積。

光橋視頻光端機防雷保護簡介：
光橋視頻光端機主要體現在以下三類接口的防雷保護：
1、數據接口（RS485/232/422）的保護，我司一般采用三級保護措施，第一級：雷電泄放-泄放雷電或者感應雷，采用TVS管。第二級：過流保護，使用PTC自恢復保險器件，當電流沖擊過大時，保護電路自動斷開，將內部電路和接口隔離，電流回復正常，電路自動恢復。第三級：和第一級泄放原理相同，數據芯片內置過壓保護電路將已經降到150V的電壓繼續降低到5-10V，使數據接口芯片工作提供正常的電壓范圍。
2、視頻保護電路，采用雙重過壓保護+過流保護方式，當有大電壓加載時，阻抗自動變小，將瞬時大電流快速泄放，經過實測，保護等級可以達到75V（視頻信號峰峰值只有2V），能保護到視頻信號的30倍以上，經過過濾的標準視頻信號再進入A/D轉換電路，保證整個信號處理部分的安全。
3、電源保護：過壓保護-采用TVS管保護，若輸入電路板電壓超過正常電壓1.5倍時，TVS隔斷電源回路，當電源恢復正常，TVS重新導通，恢復電路回路。過流保護-采用自恢復保險方式，若輸入電流大于線路板正常工作電流值的2倍以上，自恢復保險將電源斷開，電路正常，自恢復保險供電恢復電路。確保電源部分工作正常。
.........更多圖文介紹請點擊

產品特點：
●標準機箱，可安裝在機房機架中，便于統一管理和維護
●采用模塊化電源設計，維護方便，屏蔽性更好
●防止了電源產生的電磁信號干擾模塊組的正常運行
●機架最多可同時插入13個光端機卡，可以混插不同種的光端機卡
●支持熱插拔功能
●全符合電信級運營要求，平均無故障工作時間10萬小時以上

典型方案示意圖：

技術指標：

型號選擇：

插卡實物圖：

型號名稱	實物圖樣	說明
GQ6001系列插卡		1路視頻光端機插卡，對應發射端一臺。
GQ6001系列2塊插卡		1路視頻光端機插卡，每塊有2個1路視頻卡，對應發射端二臺。
GQ6002系列插卡		2路視頻光端機插卡，對應發射端一臺。
GQ6004系列插卡		4路視頻光端機插卡，對應發射端一臺。
GQ6008系列插卡		8路視頻光端機插卡，對應發射端一臺。
