| GQ3008E電話光端機產品簡介： |
GQ3008E電話光端機可通過光纖傳輸1~8路電話、4E1和線速100M以太網+2路RS232信號。該設備采用的專用數字復接芯片，它將設備中的數字邏輯功能幾乎全部集成，從而顯著提高了產品的性能并降低了成本。該設備性能優良，工作穩定可靠，功耗低，集成度高，體積小，易于安裝維護。
光橋是國內最早生產電話光端機的廠家，全系列均為我公司自主研發、生產并廠家直銷。我公司擁有核心技術，使用PCM脈沖編碼調制技術，語音音質清晰，通話穩定可靠，每路語音信號都有三級過流過壓保護單元，區別于用視頻光端機的通道生產出來的語音不清晰、通話不穩定的設備。廣泛應用于政府單位、電力、公安、部隊、民航、海事、礦山、高速公路等各大專網或公共網絡中。 |
| |

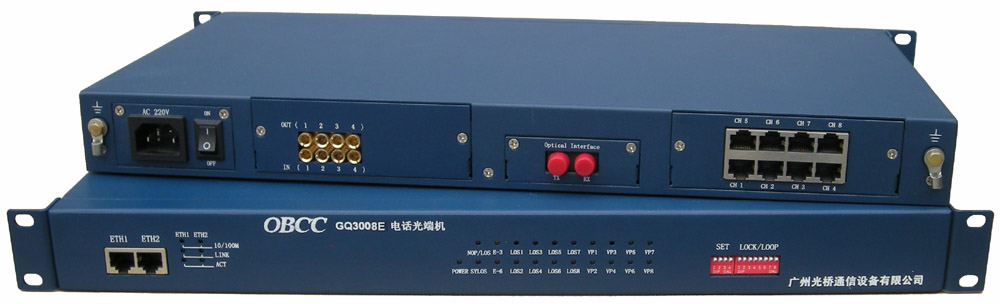

| GQ3008E電話光端機面板接口說明： |
接口名稱 |
接口說明 |
接口名稱 |
接口說明 |
① |
光纖接口，F(xiàn)C，雙纖/單纖可選 |
⑥ |
以太網指示燈 |
② |
8路電話(或其他業務)接口，RJ45 |
⑦ |
以太網接口(RJ45) |
③ |
電源插座與開關 |
⑧ |
設備接地 |
④ |
功能設置(指撥開關) |
⑨ |
4E1(NEC接口) |
⑤ |
系統、電話等指示燈 |
|
|
|
| |
| GQ3008E電話光端機基本配置與特點： |
1、提供1～8路電話接口和4E1接口(或其他業務接口)。
2、提供2路共享式100M線速以太網或1路100M以太網+2路RS232接口(19.2Kbps)。
3、光口支持單纖或雙纖。
4、無壓縮，語音質量好。
5、語音接口支持來電顯示和提供反極信號。
6、體積小、造型美觀，安裝操作方便。
7、完善的狀態顯示功能，便于維護管理。 |
業務接口包括：
 環路中繼接口（FXO）--接交換機
用戶線接口
（FXS）--接電話機
4E1接口
二/四線音頻接口
RS232/V.24/RS422接口
RS485接口
以太網接口(10/100M自適應)
熱線電話 |
|
| |

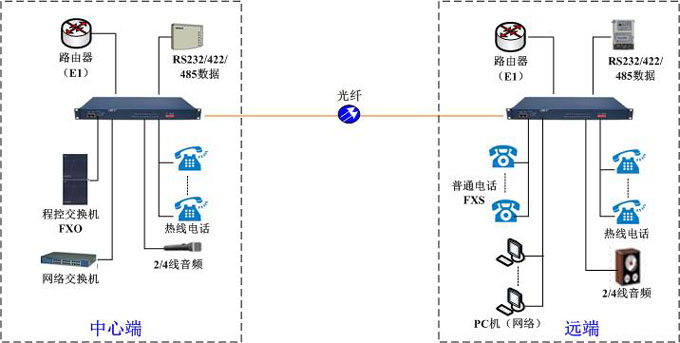

GQ3008E電話光端機典型組網方案：
|
| |
| GQ3008E電話光端機技術指標： |
光接口：
比特率:155Mbps
±20ppm
線路碼型:NRZ+擾碼
光波長：850nm、1310nm、1550nm
發送光功率:> -12dBm
接收靈敏度:< -36dBm
物理接口:FC |
用戶及環路接口：
阻抗: 600Ω
插入損耗:-3±0.75dB
頻率特性:300～ 3400Hz(-0.6～+3dB)
串音衰耗:≥65dB
物理接口:RJ45 |
以太網接口：
支持IEEE 802.3/802.3u，IEEE 802.1Q(VLAN)
接口速率：10/100M自適應
全雙工，半雙工完全自適應
支持交叉線直通線自適應
物理接口：RJ45座
E1接口電氣特性：
標稱速率：2048Kbp/s，±50ppm
接口碼型：HDB3
接口阻抗：75Ω（不平衡）或120Ω（平衡）
抖動轉移特性：符合ITU-T G.823建議
輸入抖動容限：符合ITU-T G.823建議
輸出抖動：符合ITU-T G.823建議
電平：±2.37V±10%或±3.00V±10%
接口連接器為：RJ45、CC4同軸或BNC同軸
數字接口電氣特性：符合ITU-T G.703建議
|
二/四線音頻接口：
阻抗：200Ω+680Ω||0.1μF
四線AD增益：14dB（可調）
四線DA增益：-2 dB（可調）
四線AD頻率特性：-0.2 - +0.2dB
四線DA頻率特性：-0.2 - +0.2dB
二線AD頻率特性：-0.2 - +0.2dB
二線DA頻率特性：-0.2 - +0.2dB（可調）
回?fù)p：40dB
平衡度：70dB
共模抑制比：70dB
電源抑制比：30dB
空閑信道噪音：≥65dB
環阻：600Ω |
尺寸：
19英寸1U標準機箱：
221mm（深）*485mm（寬）*44mm（高）
電源：
輸入:交流220V、直流-48V 功耗:≦10W（靜態）
|
RS232/V.24接口：
電氣特性：符合CCITT V.28協議
傳輸速率：異步≤19200bps |
|
