| GQ3000系列電話光端機機架簡介： |
| 電話光端機綜合機架/機框是一種能滿足用戶集中使用、集中管理的最經濟型的標準19英寸機架。系統具有過溫、過壓、過流 保護裝置。內部采用電壓補償技術，每塊板卡能夠得到可靠的、準確的電壓供電。可提供GQ3001和GQ3004M電話光端機插卡使用，極大提高機房的利用面積。電話光端機能以最經濟的方式來解決線路緊張與遠距離傳輸限制的用戶接入，或用戶較為集中，但不足以開通模塊局的邊緣地區的寬帶與語音的接入，為電信運營商或公安部隊、油田、鋼鐵、礦山、公路等專網用戶提供一整套邊緣接入方案。 |
| |
| GQ3000系列電話光端機機架特點： |
| |
1、標準機箱，可安裝在機房機架中，便于統一管理和維護。
2、采用模塊化電源設計，維護方便，屏蔽性更好。
3、防止了電源產生的電磁信號干擾模塊組的正常運行。
4、機架可同時插入多塊電話光端機板卡，可以混插多種的板卡。
5、支持熱插拔功能。
6、全符合電信級運營要求，平均無故障工作時間10萬小時以上。
|
|
|
| |
GQ3000系列電話光端機機架典型組網方案：
|
方案一：GQ3001設備光纖點對多點組網 |
| |
|
方案二：GQ3004M設備光纖點對多點組網 |
| |
| GQ3000系列電話光端機機架技術指標： |
電氣特性：
電源輸入：AC 100～240V，AC／DC 12～48V 可選
電源輸出：DC ＋5V@16A；DC －5V@4A
紋 波：≤ 20 mV
噪 音：≤ 50 mV
電源保護：過壓保護、過流保護
功 耗：≤ 50W
|
環境特性：
工作溫度：－30℃～＋70℃
工作濕度：0～95％（無冷凝）
機械特性：
長×寬×高（2U機架式）：485×245×90mm
長×寬×高（4U機架式）：485×280×176mm |
|
| |
GQ3000系列機架型號選擇： |
產品型號 |
產品說明 |
|
19英寸2U標準機框，16槽（僅限于GQ3001產品插卡） |
|

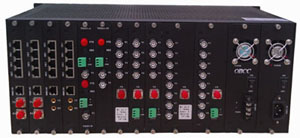

19英寸4U標準機框，13槽（可插GQ6001，GQ6002，GQ6004，GQ6008，GQ3004M，GQ4004M系列部分產品） |
|
|
