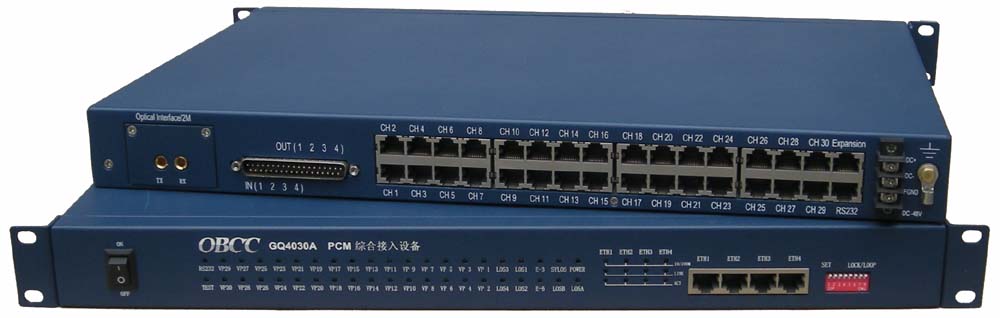

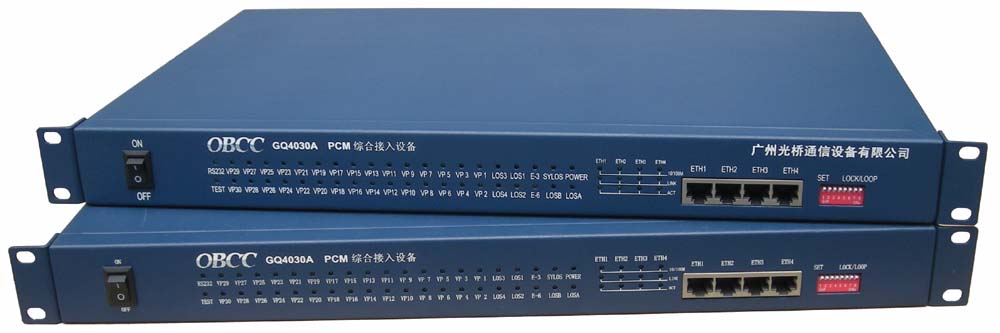

圖片點擊放大
產品資料下載
  GQ4030A PCM綜合接入設備簡介：
   GQ4030A PCM綜合接入設備可通過E1傳輸1~30路業務接口。該設備采用的專用數字復接芯片，它將設備中的數字邏輯功能幾乎全部集成，從而顯著提高了產品的性能并降低了成本。該設備整機性能優良，工作穩定可靠，功耗低，集成度高，體積小，易于安裝維護。
   主要針對軍事政府單位，中小公司、IP超市，高速公路和一些臨時建筑工地等需要快速解決電話和數據業務需求。

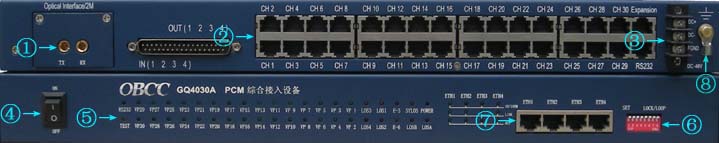

  GQ4030A PCM綜合接入設備面板接口說明：

接口名稱
接口說明
接口名稱
接口說明
①
E1接口，75/120歐姆可選
⑤
系統工作指示燈
②
30路電話(或其他業務)接口，RJ45
⑥
功能設置(指撥開關)
③
電源接口
⑦
N*64K以太網接口(4*RJ45)
④
電源開關
⑧
設備接地端子

  GQ4030A PCM綜合接入設備基本配置與特點：
  1、提供1～30路業務接口(右側)。
2、無壓縮，語音質量好。
3、語音接口支持來電顯示和提供反極信號。
4、體積小、造型美觀，安裝操作方便。
5、完善的狀態顯示功能，便于維護管理。
6、適應多種電源環境-48VDC或220VAC。		 業務接口包括：
環路中繼接口（FXO）--接交換機
用戶線接口  （FXS）--接電話機
二/四線音頻接口
 二/四線E/M接口
 RS232/V.24/RS422接口
RS485接口
 磁石電話
熱線電話


  GQ4030A PCM綜合接入設備典型組網方案：

  GQ4030A PCM綜合接入設備技術指標：
E1接口：
比特率:2.048Mbit/s ±50ppm
參考標準:ITU-T G.703、G.704、G.712
線路碼型:HDB3
抖動特性:ITU-T G.823
接口阻抗:75Ω（可選120Ω）
物理接口:NEC（RJ45）		 環路中繼及用戶線接口：
阻抗: 600Ω
插入損耗:-3±0.75dB
頻率特性:300～ 3400Hz(-0.6～+3dB)
串音衰耗:≥65dB
物理接口:RJ45
磁石電話：
 頻率范圍：0.3~3.4KHz
空閑話路噪聲：<-65dBm0
路際串音：<-65dBm0
發送語音相對電平：+3,0,-3dBr電平可調
接收語音相對電平：+3,0,+3dBr電平可調
端口音頻阻抗：600Ω
振鈴發生器電壓： 75V(滿載≥50V)
振鈴頻率： 25Hz ±10%
鈴流檢測電平：35V~100V
接受振鈴頻率： 16Hz ~66Hz
物理接口：RJ45

RS232/V.24接口：
電氣特性：符合CCITT V.28協議
傳輸速率：異步≤19200bps
物理接口：RJ45		 二/四線E/M(音頻)接口：
 阻抗：200Ω+680Ω||0.1μF
四線AD增益：14dB（可調）
四線DA增益：-2 dB（可調）
四線AD頻率特性：-0.2 - +0.2dB
四線DA頻率特性：-0.2 - +0.2dB
二線AD頻率特性：-0.2 - +0.2dB
二線DA頻率特性：-0.2 - +0.2dB（可調）
回損：40dB
平衡度：70dB
共模抑制比：70dB
電源抑制比：30dB
空閑信道噪音：≥65dB
環阻：600Ω
物理接口：RJ45
尺寸：
19英寸1U標準機箱：
290mm（深）*485mm（寬）*44mm（高）		 電源：
輸入:交流220V、直流-48V
功耗:≦48W（靜態）

業務模塊實物圖：
環路中繼接口（FXO）
用戶線接口（FXS）
二/四線音頻
二/四線EM
磁石電話
RS232/V.24/RS485/RS422
